Буровые установки

УРБ-2А2

ООО"Киевский Завод Буровой Техники" производит буровые установки УРБ-2А2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

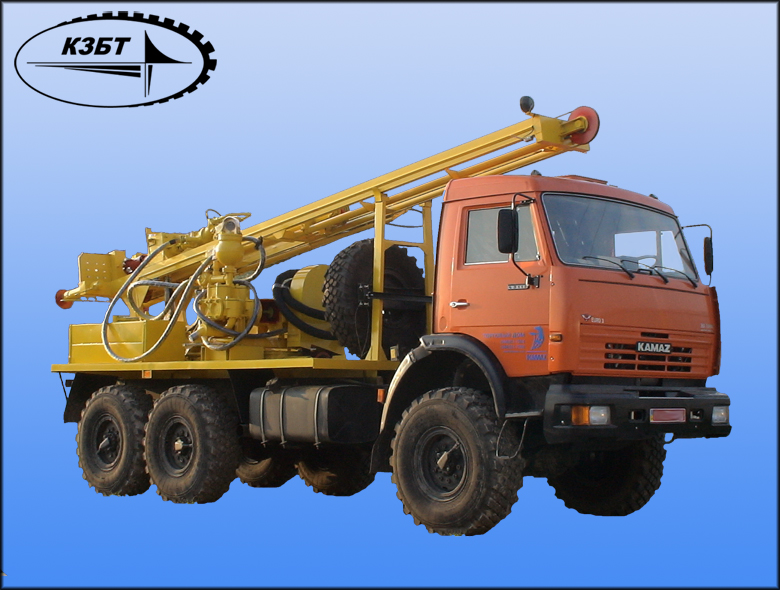

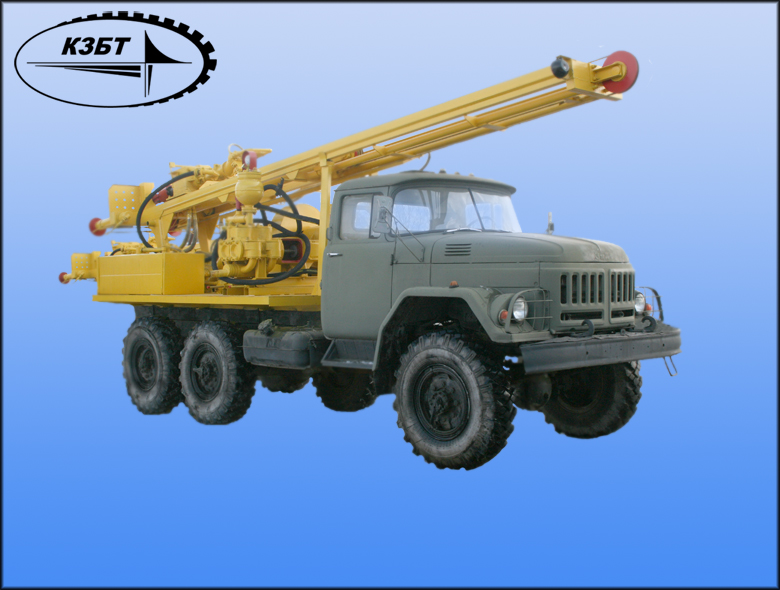

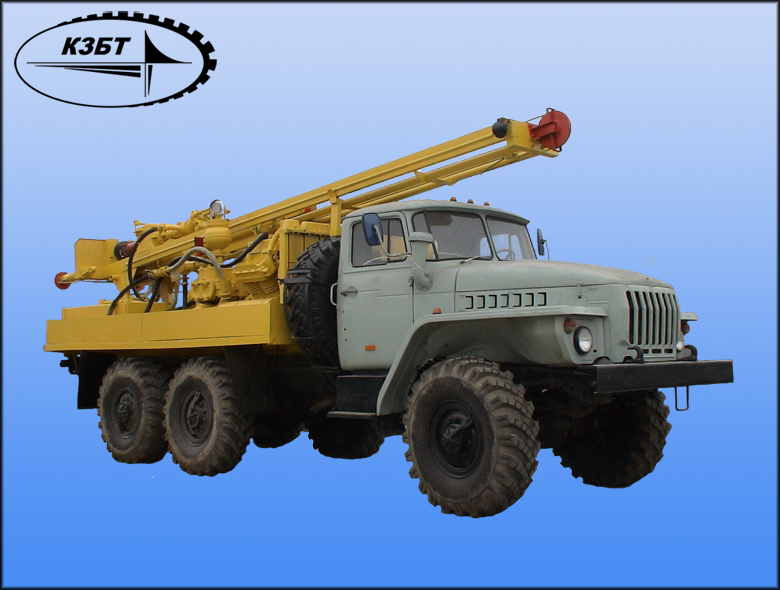

Транспортная база - автомобиль повышенной проходимости ЗИЛ, КАМАЗ, УРАЛ.

Глубина бурения, м.
геофизических скважин . . . 100
структурных скважин . . . . . 300
при продувке забоя
воздухом. . . . . . . . . . . . . . . . . 30
при бурении шнеками . . . . . . 30

Начальный диаметр
бурения, мм. . . . . . . . . . . . . . . 190

Конечный диаметр бурения, мм, для скважин:
геофизических . . . . . . . . . . 118
структурных . . . . . . . . . . . . 93

Диаметр бурения, мм:
при продувке забоя
воздухом . . . . . . . . . . . . . . . 135
при бурении шнеками . . . . . 135

Вращатель:
Тип подвижный. частота вращения, с-1 (об/мин):
I скорость . . . . . . . . . . . . 2,33 (140)
II скорость . . . . . . . . . . . 3,75 (225)
III скорость . . . . . . . . . . . 5,42 (325)
ход, мм. . . . . . . . . . . . . . . 5200
момент силы, Н-м (кгс-м):
I скорость . . . . . . . . . . . . 2010 (205)
II скорость . . . . . . . . . . . 1210 (123)
III скорость . . . . . . . . . . . 830 (85)

Привод вращателя:
тип - аксиально-поршневой гидромотор.

Рабочее давление в гидросистеме:
Па (кгс/см.кв.) . . . . . . . 9,8.10*8 (100)

Механизм для спуска, подъема и подачи инструмента:
тип - домкрат гидравлический с полиспастной системой.
грузоподъемность, Н (кгс) -45(4600)
усилие вниз, Н (кгс) при давлении 8,3.10*6 Па (85 кгс/см.кв.) . 25500(2600)
Скорость подъема инструмента, м/с .0…1,1

Мачта:
тип - сварная с гидравлическими опорными домкратами.
грузоподъемность, Н (кгс) - 58800 (6000)

Трубы бурильные:
диаметр, мм. . . . . . . . . . . 50 (60,3)
длина, мм. . . . . . . . . . . . . 4500

Компрессор:
тип . . . КСБУ-4ВУ1-5/9
наибольшая производительность компрессоров, м3/мин. 10± 0,5 давление номинальное избыточное
на выходе компрессора, МПа (кгс/см2) . . . . . . . . . . . . 0,8(8)

Буровой насос:
тип - Насос Буровой НБ -32 (50)

Платформа буровой установки УРБ-2А2 устанавливается на шасси новых автомобилей повышенной проходимости, а так же по желанию заказчика на шасси конверсионной техники.

Буровая установка комплектуется грязевым насосом НБ-32(50), компрессором КСБУ- 4ВУ1-5/9. В зависимости от выбранного шасси буровая установка может комплектоваться до трех агрегатов. Все механизмы, входящие в установку разведочного бурения, смонтированы на платформе буровой установки, установленной на шасси автомобиля, и приводятся в действие от его двигателя.

Установка имеет перемещающийся вращатель с гидроприводом, который используется в процессе бурения, наращивания бурильного инструмента без отрыва его от забоя и выполняет совместно с гидроподъемником работу по спуску-подъему инструмента и его подачу при бурении. Мощность и кинематика вращателя обеспечивают также свинчивание-развинчивание бурильных труб, в результате этого отпадает необходимость в специальных механизмах для этой цели.

Управление установкой полностью гидрофицировано, в том числе подъем-опускание мачты, и сконцентрировано на пульте бурильщика. Конструкцией установки предусматривается возможность бурения скважин с очисткой забоя промывкой или продувкой, для чего монтируется буровой насос или компрессор, а также бурение шнековым способом. Быстрый переход с одного способа бурения на другой делает целесообразным применение комбинированного бурения (шнекового с переходом на промывку или продувку).

Получить всю необходимую информацию о ценах, сроках поставки, а так же оформить заявку на поставку буровой установки Вы можете по телефонам: 8(044) 331-26-51, 8(044) 593-20-16
